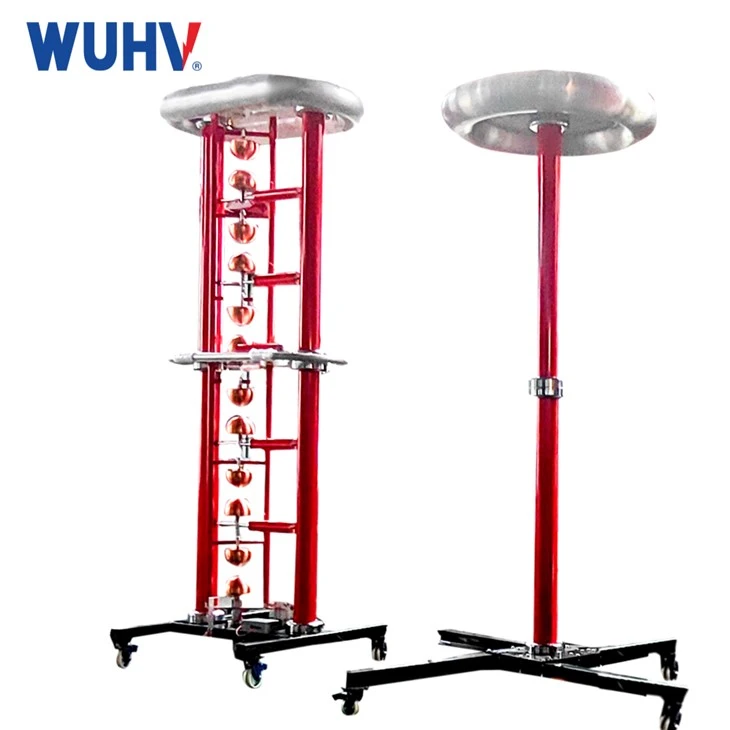

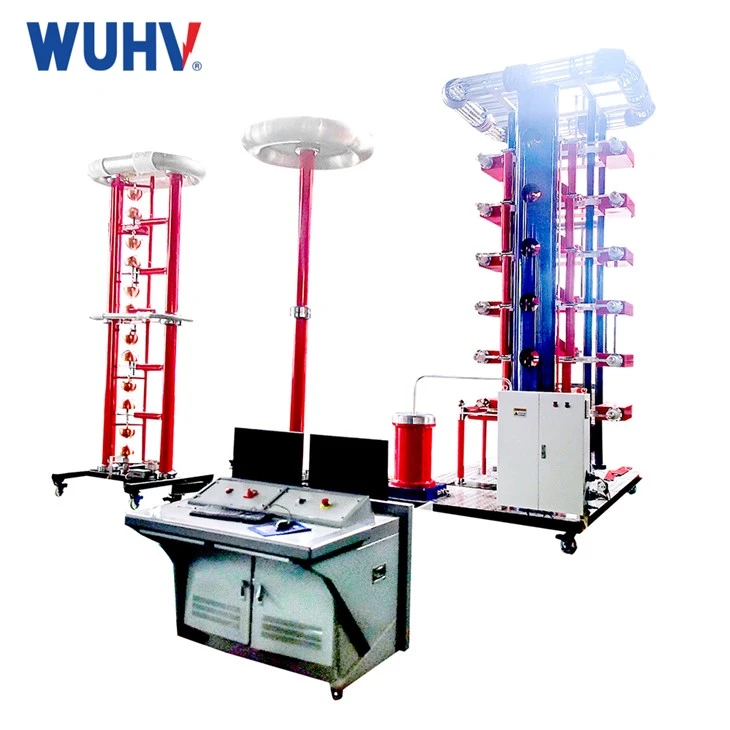

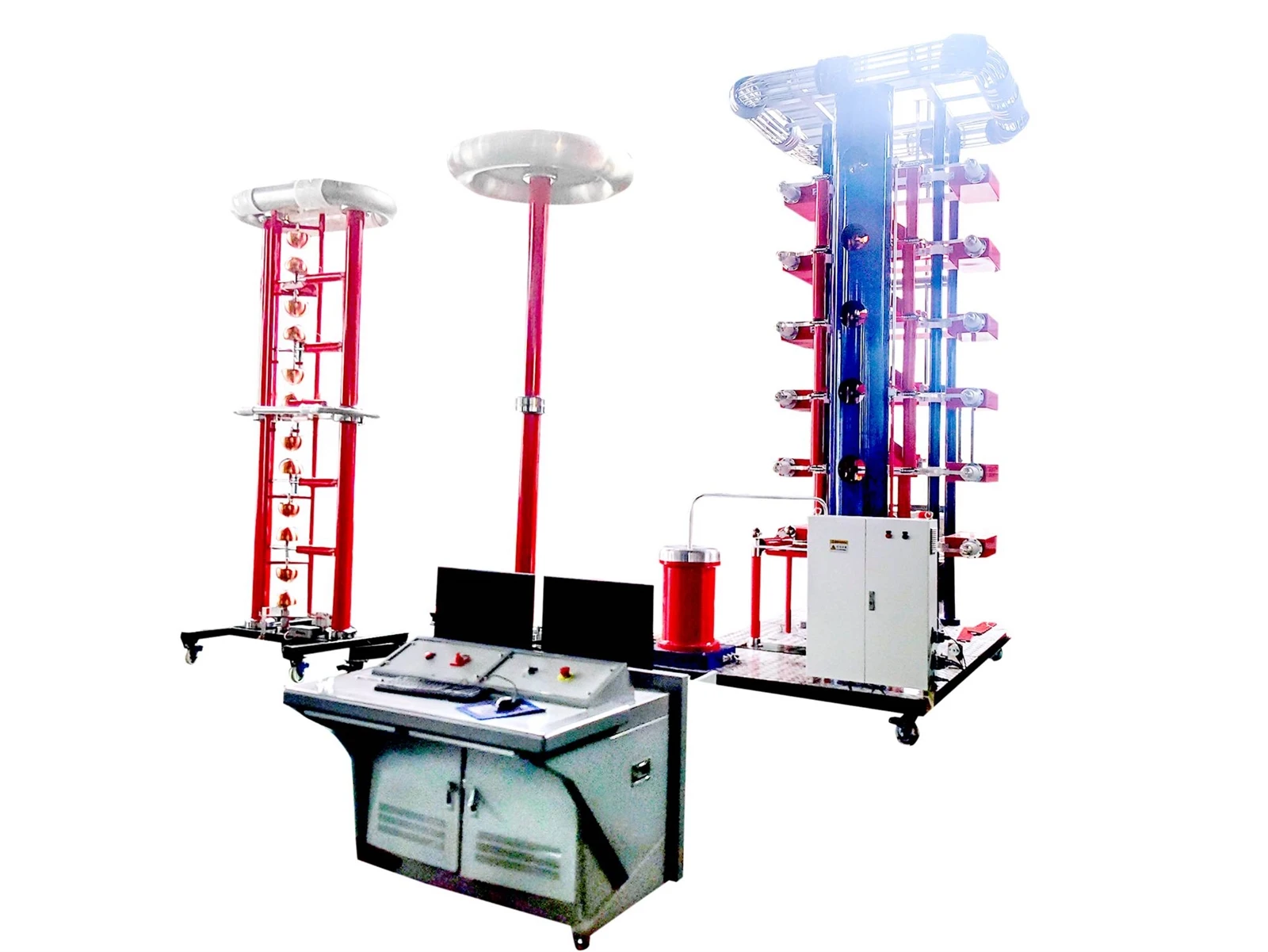

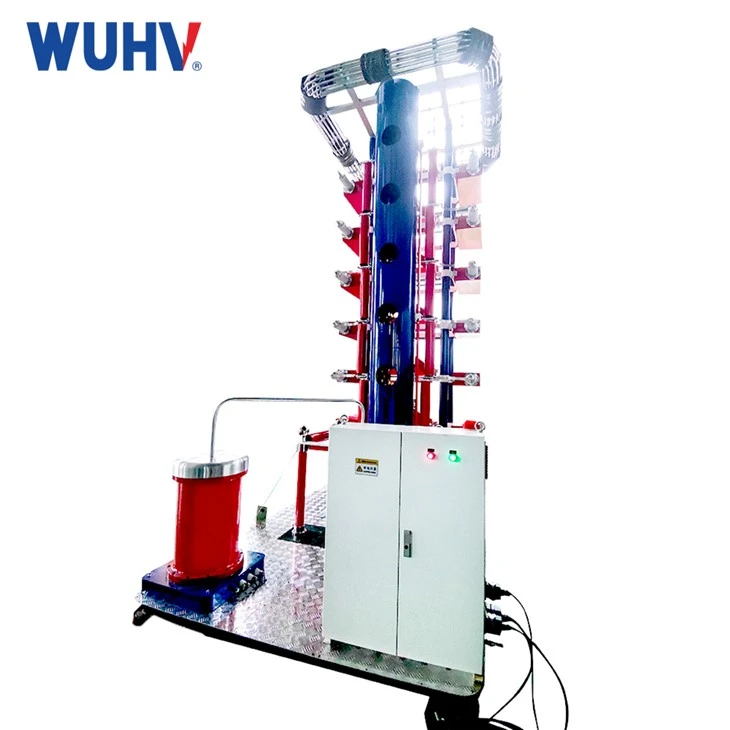

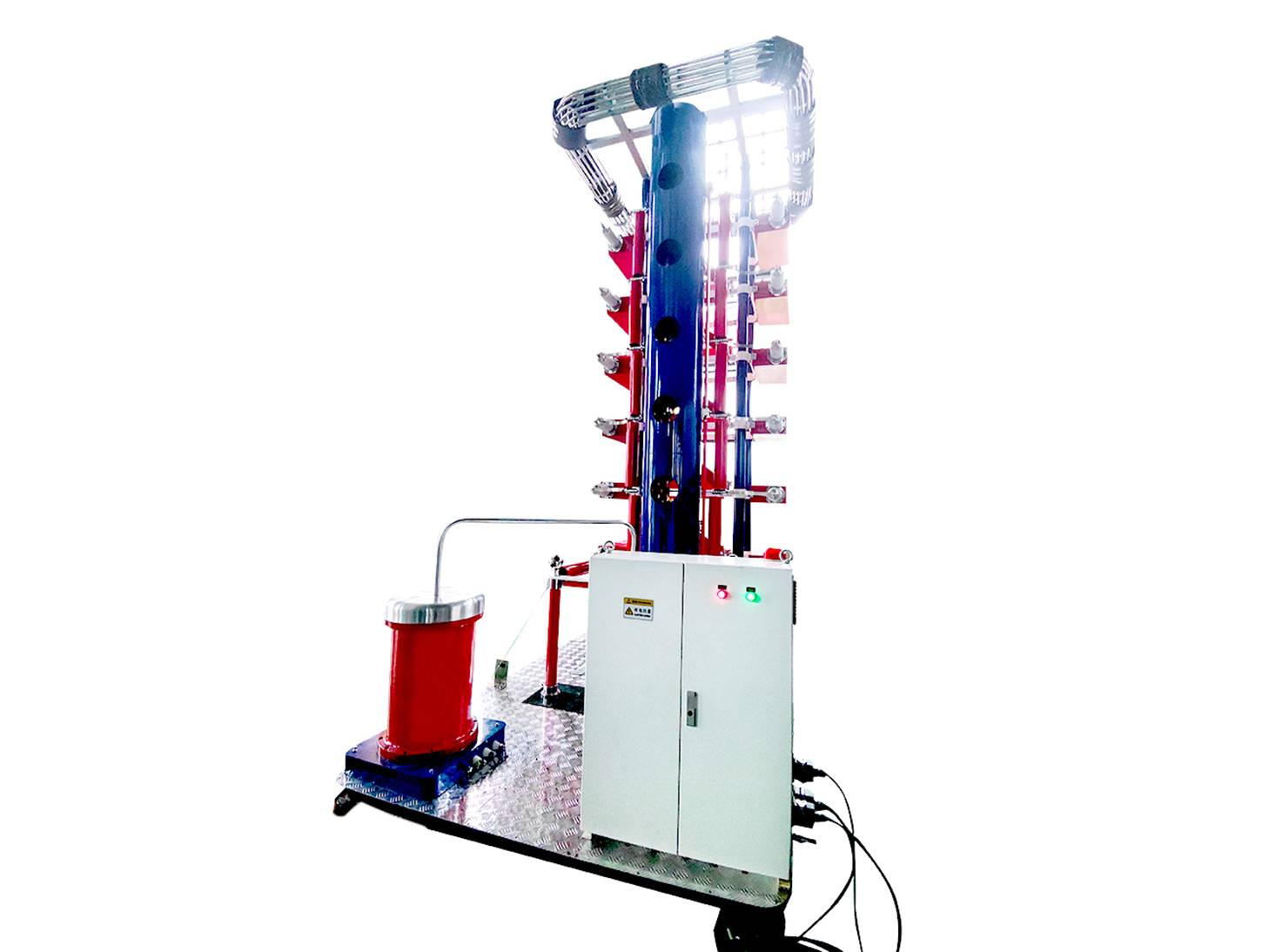

Produkto pristatymas

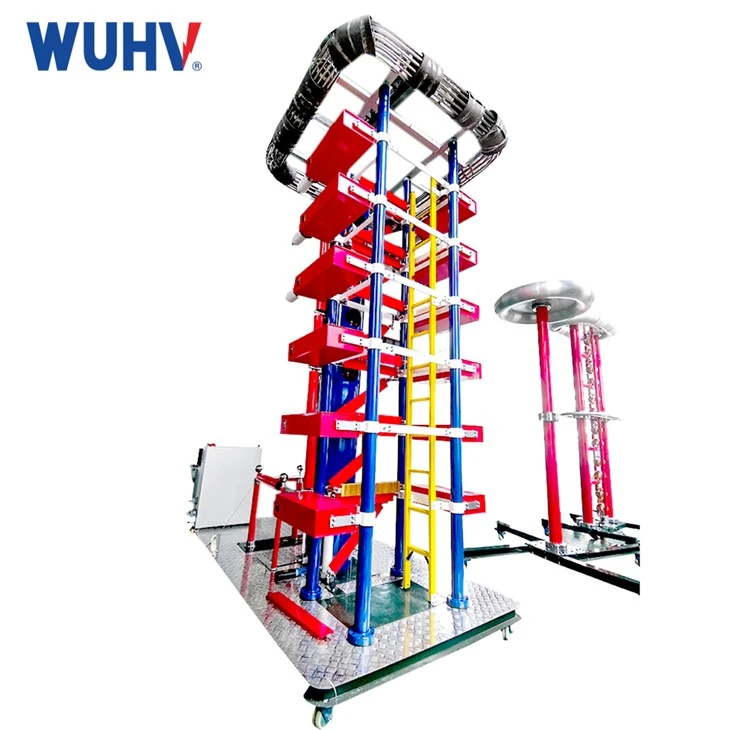

Žaibo impulsų įtampos testavimo rinkinys – tai maitinimo įtaisas, imituojantis žaibo ir veikimo viršįtampą bei kitas impulsines įtampas. Jis daugiausia naudojamas izoliacijos impulsų atsparumo įtampai ir dielektrinių impulsų skilimui, iškrovimui ir kitiems bandymams, siekiant patikrinti galios įrangos izoliacijos savybes. Imituojant įvairias bangų formas, tokias kaip žaibo impulso įtampos pilna banga, žaibo impulso įtampos ribojimo banga ir veikimo impulso įtampos banga, žaibo impulsų generatorius gali tiksliai įvertinti galios įrangos reakciją esant ekstremalioms įtampos sąlygoms.

Techniniai parametrai

Įtampos lygis	Konfigūracija	Bandomasis objektas
100kV/5kJ
200kV5kJ	Nėra sutrumpinimo įtaiso, osciloskopo ar gavimo kortelės	6-10KV lygio jungikliai ir izoliatoriai; Žaibo impulso įtampos visos bangos bandymas, bangos forma 1,2/50us
200kV10kJ	Nėra sutrumpinimo įtaiso, osciloskopo ar gavimo kortelės	6-10KV lygio jungikliai ir izoliatoriai; Ir visas transformatorių ir savitarpio induktorių žaibo impulsų įtampos bangų bandymas be atjungimo bandymo reikalavimų, bangos forma 1,2/50us
200kV10kJ	Yra sutrumpinimo įtaisas, Tektronix 1102 osciloskopas arba gavimo kortelė	6-10KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
300kV7,5kJ	Nėra sutrumpinimo įtaiso, osciloskopo ar gavimo kortelės	10-35KV lygio jungikliai ir izoliatoriai; Žaibo impulso įtampos visos bangos bandymas, bangos forma 1,2/50us
300kV15kJ	Nėra sutrumpinimo įtaiso, Tektronix 1102 osciloskopo ar gavimo kortelės	10-35KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir savitarpio induktoriams be bangos formos išjungimo bandymo reikalavimų, bangos forma 1,2/50us
300kV15kJ	300 kV vieno-pakopio atjungimo įtaisas, osciloskopas arba gavimo kortelė	10-35KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
300kV30kJ	300 kV vienos pakopos atjungimo įtaisas, Tektronix 2012 osciloskopas arba gavimo kortelė	10-35KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
400kV10kJ	Nėra sutrumpinimo įrenginio, osciloskopo	10-35KV lygio jungikliai ir izoliatoriai; Žaibo impulso įtampos visos bangos bandymas, bangos forma 1,2/50us
400kV20kJ	400 kV vienpakopis{1}}atjungimo įtaisas, osciloskopas	10-35KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
400kV20kJ	Nėra sutrumpinimo įtaiso, osciloskopo ar gavimo kortelės	10-35KV lygio jungikliai ir izoliatoriai; Ir visas transformatorių ir tarpusavio induktorių žaibo impulsų įtampos bangos bandymas be atjungimo bandymo reikalavimų, kai bangos forma yra 1,2/50us;
400kV30kJ	300 kV vienpakopis{1}}atjungimo įtaisas, osciloskopas	10-35KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
400kV40kJ	Nėra sutrumpinimo įtaiso, osciloskopo ar gavimo kortelės	10-35KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
600kV15kJ	600kV vienpakopis{1}}įmirkymo įrenginys, paėmimo kortelė	10-35KV lygio jungiklis; Ir izoliatoriaus žaibo impulso įtampos visos bangos bandymas su stačių bangų bandymo reikalavimais, bangos forma 1,2/50us; Stačia banga
600kV30kJ	400 kV vienpakopis{1}}atjungimo įtaisas, osciloskopas	10-66KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
500kV30kJ	Vienpakopis sutrumpinimo įtaisas, osciloskopas
800kV20kJ		10-110KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir savitarpio induktoriams be bangos formos išjungimo bandymo reikalavimų, bangos forma 1,2/50us
800kV40kJ	Nėra sutrumpinimo įrenginio, osciloskopo	10-110KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir savitarpio induktoriams be bangos formos išjungimo bandymo reikalavimų, bangos forma 1,2/50us
800kV40kJ	800kV atjungimo įtaisas, osciloskopas	10-110KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us
800kV80kJ	800kV atjungimo įtaisas, osciloskopas	10-110KV lygio jungikliai ir izoliatoriai; Ir visos bangos žaibo impulsų įtampos bandymas transformatoriams ir abipusiams induktyviems induktoriams, kurių bangos formos reikalavimai yra 1,2/50us; Iškirpti bangą 2-6us

Atsargumo priemonės

1. Įsitikinkite, kad įranga gerai įžeminta, kad išvengtumėte nelaimingų atsitikimų dėl elektros smūgio, kurį sukelia prastas įžeminimas.
2. Operatoriai turi turėti atitinkamų saugos žinių ir įgūdžių, būti susipažinę su įrangos veikimo etapais ir atsargumo priemonėmis.
3. Naudojimo metu būtina laikytis saugaus atstumo, kad nesusižeistumėte žaibo impulsų generatoriaus iškrovos įtaisu.
4. Po naudojimo būtina skubiai išjungti žaibo impulsų generatorių ir atlikti įrangos priežiūros ir priežiūros darbus.

Įrangos priežiūra

1. Siekiant užtikrinti asmens ir įrangos saugumą, būtina reguliariai prižiūrėti generatorių. Kad nesusikauptų dulkės, generatorius turi būti reguliariai nuvalomas, ypač turi būti švarūs izoliacinės platformos, izoliacinio strypo ir kt. paviršiai.
2. Darbo ir tuščiosios eigos metu generatorius turi būti apsaugotas nuo drėgmės. Kai aplinkos oro drėgnumas ilgą laiką yra per didelis, jį reikia vėdinti ir išdžiovinti.
3. Po naudojimo laikotarpio į kiekvieną mechaninės transmisijos dalį reikia įpilti tepalinės alyvos.
4. Puslaidininkiniai dažai, esantys ant viršutinės keraminės įvorės, esančios šalia aukštos{1}}tampos lygintuvo transformatoriaus vidurinio flanšo, turi būti gerai apsaugoti; Jei dėl susidėvėjimo ar gedimo yra stipri vainika, reikia purkšti puslaidininkinius antikoroninius dažus, kad vainikas iš esmės išnyktų.
5. Jei generatoriaus dalyse nuteka alyva arba atsiranda neįprastas triukšmas, jį reikia nutraukti. Jį vėl naudoti galima tik suremontavus ir išlaikius testą.
6. Jei uždegimo impulsų sistema neveikia tinkamai, patikrinkite, ar įvairiose uždegimo impulsų sistemos dalyse nėra trumpųjų jungimų ar atvirų grandinių, ir juos pašalinkite.
