Serijinės rezonansinės grandinės taikymas? Wuhan UHV specializuojasi gaminantserijos rezonansas, su plačiu gaminių pasirinkimu ir profesionaliais elektros bandymais. Norėdami rastiserijos rezonansas, pasirinkite Wuhan UHV.
Pagal elektros įrangos perdavimo bandymų reikalavimus kintamos srovės atsparumo įtampos bandymai reikalingi tokiems talpiniams įrenginiams, kaip transformatoriai, GIS sistemos, SF6 automatiniai jungikliai, srovės transformatoriai, maitinimo kabeliai, įvorės perdavimo metu. Naudojant tradicinį galios dažnio įtampos bandymo metodą talpinės įrangos kintamosios srovės atsparumo įtampai tikrinti, stiprinimo bandymo transformatorius yra nepatogus ir didelis, todėl vietoje sunku gauti didelės srovės bandymo maitinimo šaltinį. Palyginti su tradiciniais bandymo metodais, kintamo dažnio serijos rezonansas turi mažos įvesties galios, lengvo įrangos svorio, aukštos kokybės koeficiento, automatinio derinimo, kelių apsaugos ir lanksčių derinimo metodų pranašumus.
Atsižvelgiant į tai, kad nuoseklus rezonansinis maitinimo šaltinis per rezonansą tarp rezonansinio reaktoriaus ir bandomojo kondensatoriaus generuoja aukštą įtampą ir didelę srovę, bandomajam maitinimo šaltiniui tereikia užtikrinti sistemos aktyviąją galią, todėl jo reikalingas maitinimo šaltinis yra tik 1/Q bandomosios talpos. Be to, kadangi serijiniam rezonansiniam bandymui atlikti nereikia didelės-galios įtampos reguliavimo įtaiso ir galios dažnio bandymo transformatoriaus, rezonansinio sužadinimo maitinimo šaltiniui reikia tik 1/Q bandymo talpos, o tai labai sumažina serijinės rezonansinės sistemos svorį ir tūrį. Be to, rezonansinis maitinimo šaltinis yra rezonansinė filtravimo grandinė, kuri gali pagerinti išėjimo įtampos bangos formą, taip neleisdama harmoninėms smailėms sukelti klaidingą bandomojo mėginio gedimą. Serijinio rezonanso būsenoje, kai suardoma bandomojo pavyzdžio izoliacijos silpnoji vieta, grandinė iš karto praranda rezonansą, o kilpos srovė greitai nukrenta iki 1/Q įprastos tikrinimo srovės, todėl tai taip pat gali užkirsti kelią didelėms trumposios grandinės srovėms sudeginti gedimo tašką.
Aukštos įtampos elektros eksperimentai daugiausia skirti elektros sistemų izoliacinių sistemų įrangos saugai tikrinti, o tuo pačiu turėtų būti reguliariai atliekami elektros įrenginių bandymai kasdienės eksploatacijos metu. Atsparumo kintamajai įtampai bandymas yra įprastas eksperimentinis metodas atliekant aukštos įtampos{1}}elektros eksperimentus, tačiau jam reikalingi dideli maitinimo ir įrangos reikalavimai. Serijinės rezonansinės įrangos taikymas labai sumažina kintamosios srovės atsparumo įtampos bandymo sudėtingumą ir leidžia sklandžiai atlikti bandymą. Todėl būtina išanalizuoti ir ištirti taikymąserijos rezonansasatliekant aukštos įtampos{0}}bandymą.
Serialo rezonanso apžvalga

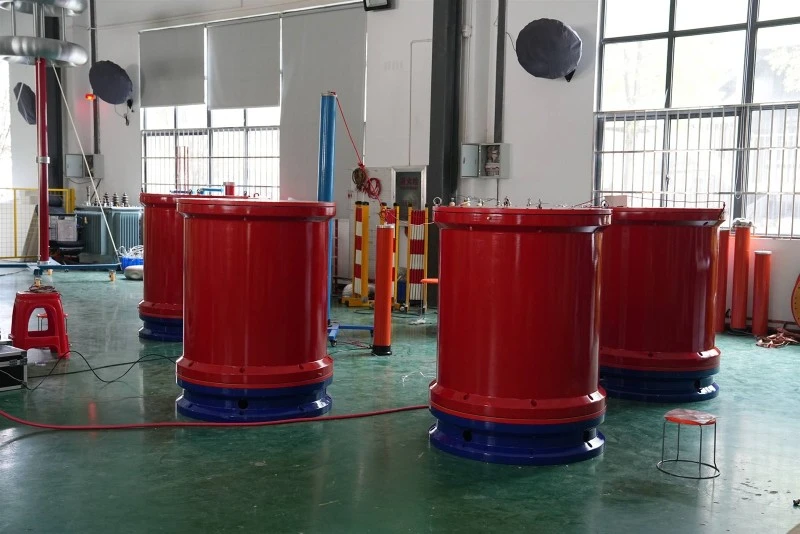

Aukštos -įtampos eksperimentuose serijinis rezonansas naudojamas RLC serijos rezonanso grandinėje rezonansui generuoti, kad srovė ir maitinimo įtampa būtų vienodos fazės, todėl reaktyviosios galios įtampa yra tokia pati, bet priešinga faze, o visa grandinė bus atspari. Tarp jų rezonansinės srovės dydis priklauso nuo varžos dydžio, o jos rezonansinis dažnis reguliuojamas grandinės parametrais L ir C. Reguliuojant šiuos du parametrus galima pasiekti nuoseklų rezonansą. Iš to matyti, kad norint taikyti serijinio rezonanso technologiją aukštos įtampos eksperimentuose, pirmąją rezonansinę įrangą, kurią reikėtų įrengti, sudaro dvi dalys, būtent reaktoriai ir kondensatoriai. Tarp jų reaktorius generuoja induktyvumą L, o kondensatorius – talpą C. Sureguliavus L ir C reikšmes, kad išorinio maitinimo signalo dažnis atitiktų fiksuotą grandinės dažnį, grandinėje atsiras rezonansas. Kai atsiranda rezonansas, kondensatoriaus ir induktoriaus įtampos vertė yra didžiausia, todėl maksimalią įtampos vertę galima naudoti norint išbandyti galios įrangos bandomąjį objektą, kad būtų pasiektas bandymo tikslas. Tiksliau, visą serijinį rezonansinį įrenginį daugiausia sudaro kintamo dažnio įtampą reguliuojantis maitinimo šaltinis, žadinimo transformatorius, aukštos -tampos reaktorius ir aukštos{10}}įtampos įtampos daliklis. Tarp jų, kintamo dažnio įtampos reguliavimo maitinimo šaltinis daugiausia suteikia reguliuojamo dažnio ir amplitudės įtampą eksperimentuose su keliomis apsaugos funkcijomis, tokiomis kaip apsauga nuo viršįtampio, apsauga nuo iškrovos ir apsauga nuo viršsrovių. Sužadinimo transformatorius gali pakelti kintamo dažnio maitinimo šaltinio išėjimo įtampą iki reikiamos bandymui įtampos, kad kintamo dažnio įtampa atitiktų rezonanso reikalavimus. Aukštos įtampos daliklis naudojamas bandymo įtampai matuoti ir signalams apsaugoti; Elegantiškas reaktorius yra nepakeičiamas rezonansinės grandinės komponentas ir svarbus rezonanso generavimo įrankis. Kai sistemos dažnis sutampa su galios dažniu, atsiranda serijinis rezonansas.
Palyginti su kintamosios srovės dažnio atsparumo įtampos bandymo įtaisu,kintamo dažnio eilės rezonansasturi mažos galios, nedidelio bandymo įrangos svorio, geros išėjimo įtampos bangos formos pranašumus ir gali veiksmingai užkirsti kelią harmoninei smailei, kuri sukeltų klaidingą bandomojo pavyzdžio gedimą, ir gali išvengti didelės trumpojo jungimo srovės, kuri sudegintų gedimo vietą. Kintamo dažnio serijos rezonanso principas, inžinerinė taikymo analizė ir lauko bandymai rodo, kad jis turi išskirtinius techninius pranašumus ir geras taikymo perspektyvas energetikos inžinerijos bandymuose.
