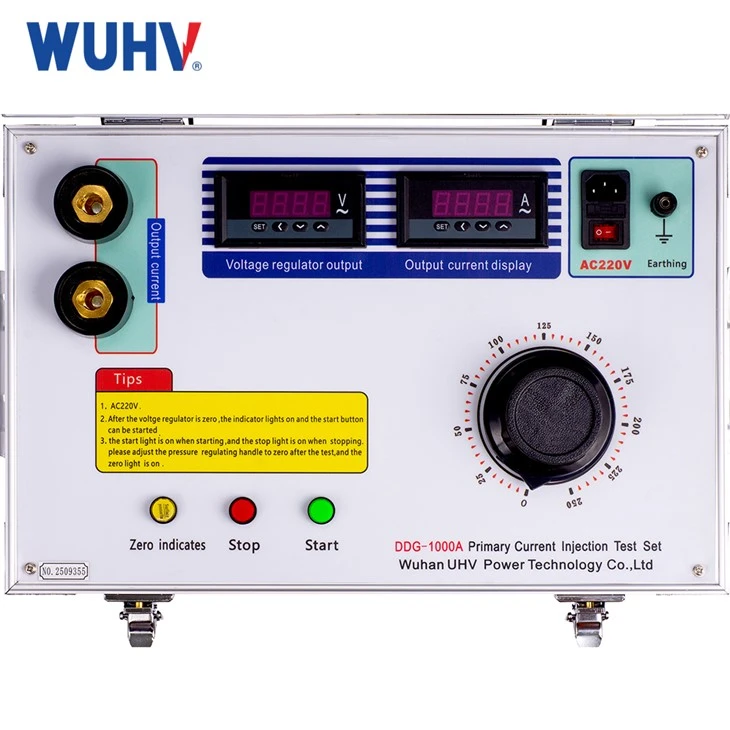

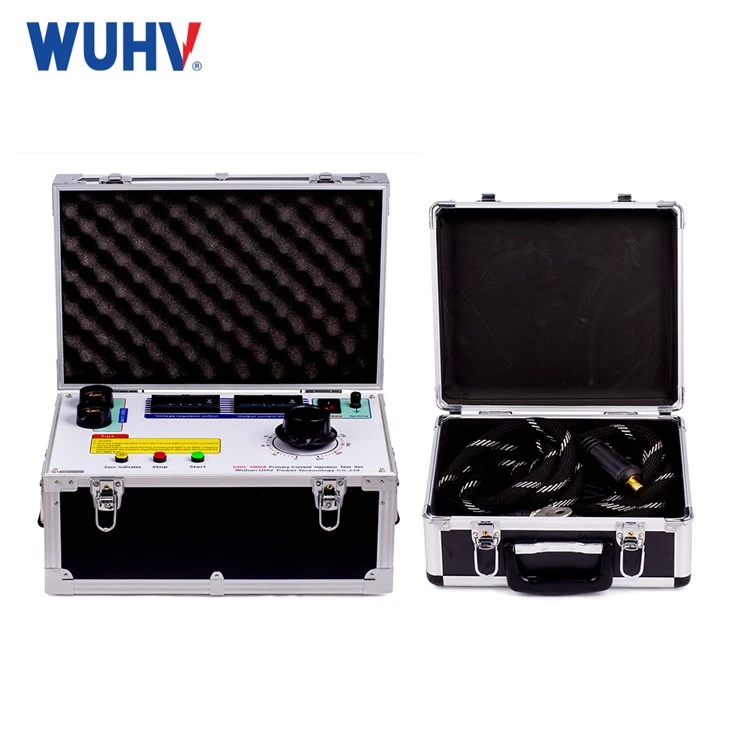

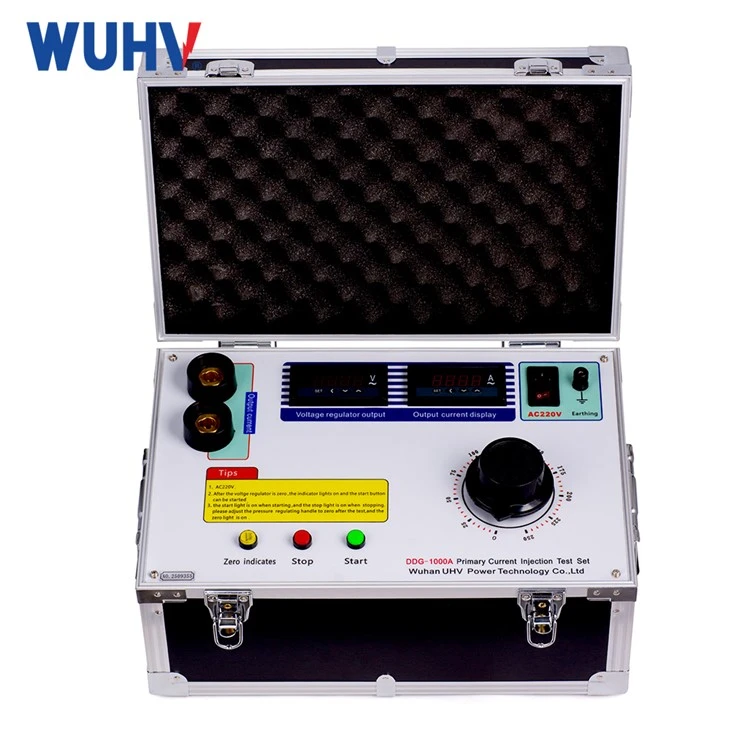

Pirminės srovės įpurškimo testeris

Pirminės srovės įpurškimo testeris yra būtina įranga stiprios srovės vietose. Jis plačiai naudojamas elektrinėse, elektros paskirstymo stotyse, elektros gamintojų, tyrimų institutuose ir kituose padaliniuose. Įranga pasižymi trumpalaikės ar su pertrūkiais sistemos charakteristikomis, mažo dydžio, lengvo svorio, lengvos priežiūros ir pan.

1. Didelės srovės generatorius turi du ampermetrus dydžio diapazono stebėjimui.

2. Autotransformatorius gali būti laisvai reguliuojamas.

3. Būsenos indikatoriaus lemputė, mygtuko valdymas, lengvas valdymas.

4. Bendrą atskiriamąją struktūrą lengva perkelti.

1. Prijunkite srovės stiprintuvą prie išbandyto gaminio pagal bandymo reikalavimus ir įsitikinkite, kad yra maitinimo šaltinis. (Jei naudojate padalintą tipą, prijunkite „įvestį“ skydelyje prie maitinimo, „išvestį“ su „įvestimi“ DDK ir „instrumentą“ su „priemone“ DDK.

2. Pasirinkite srovės jungiklio padėtį pagal reikiamą srovę.

3. Įjunkite maitinimą ir turi užsidegti žalia lemputė (jei ne, pasukite įtampos jungiklį prieš laikrodžio rodyklę iki nulio, kol užsidegs žalia lemputė). Paspauskite paleisties mygtuką, žalia lemputė turėtų būti išjungta, o raudona lemputė. Pasukite įtampos jungiklį pagal laikrodžio rodyklę, kol srovė pakils iki reikiamo lygio.

4. Pasukite įtampos jungiklį prieš laikrodžio rodyklę iki nulio, paspauskite sustabdymo mygtuką, raudona lemputė užges, o žalia lemputė užsidegs. Testavimas baigtas.

1.Patikrinkite apsauginę relę: įsitikinkite, kad relė tiksliai reaguoja į gedimo sąlygas.

2. Išbandykite srovės transformatorių (CT): imituokite didelę srovę, kad patikrintumėte CT veikimą.

3. Imituokite gedimo sąlygas: generuokite didelę srovę, kad imituotumėte realius gedimų scenarijus.

4. Kalibravimas: suteikia patikimą apsaugos įrangos kalibravimo metodą.

Pagerinkite sistemos patikimumą: Užtikrinkite, kad apsaugos sistema būtų tinkamai suaktyvinta esamų gedimų atveju.

Paruošimas ir sąranka

Prijunkite pirminės srovės purkštuką prie bandomojo įrenginio (pvz., relės arba srovės transformatoriaus).

Nustatykite norimą srovės lygį, testavimo trukmę ir testavimo režimą (pvz., kintamos/nuolatinės srovės srovę, žingsninį įpurškimą arba nuolatinę srovę).

Dabartinė injekcija

Purkštukas sukuria didelę srovę ir įpurškia ją į bandomą sistemą.

Bandymo įranga (pvz., relės) reaguos įjungdama arba išjungdama pagal savo nustatymus (pvz., suveikimo laiką ir srovės slenkstį).

Stebėjimas ir tikrinimas

Stebėkite bandomojo apsauginio įtaiso arba srovės transformatoriaus atsaką.

Įsitikinkite, kad CT arba relė veikia taip, kaip tikėtasi, kai veikiama bandomosios srovės.

Duomenų įrašymas ir ataskaitų teikimas

Tyrimo rezultatai registruojami analizei ir ataskaitoms pateikti.

Duomenys padeda patikrinti, ar apsaugos įtaisas tinkamai veikia gedimo sąlygomis.

Imituokite gedimų situacijas, įvesdami kontroliuojamas dideles sroves į pirmines grandines, tokias kaip relės ar srovės transformatoriai. Įpurškiama srovė atkartoja perkrovą, trumpąjį jungimą ar kitas gedimo sąlygas, su kuriomis susiduria tikrosios sistemos. Pagal testavimo reikalavimus įrenginys gali generuoti tiek kintamą, tiek nuolatinę srovę.

1. Apsaugos relės bandymas: patikrinkite, ar relė tinkamai reaguoja į gedimo sąlygas ir suveikia pagal specifikacijas.
2. Srovės transformatoriaus (CT) bandymas: imituokite didelę pirminę srovę, kad patikrintumėte CT tikslumą ir įsitikintumėte, kad jie tinkamai sumažina apsauginių relių srovę.
3. Kalibravimas: įsitikinkite, kad relės ir kitos apsaugos sistemos yra tinkamai sukalibruotos, kad tinkamai reaguotų į gedimų sroves.
4. Techninė priežiūra ir trikčių šalinimas: Naudojamas apsauginių sistemų diagnozavimui ir priežiūrai, siekiant užtikrinti tinkamą jų veikimą.
5. Gedimų modeliavimas: imituokite realius gedimus (pvz., trumpuosius jungimus, perkrovas), kad patikrintumėte apsaugos sistemos veikimą.

1. Saugus įžeminimas ir izoliacija

Įsitikinkite, kad išjungiklis, KT ir apsaugos sistema yra visiškai atjungta{0}} ir izoliuota. Tinkamai įžeminkite visą įrangą.

2. Pasirinkite Teisingas srovės diapazonas

Pasirinkite testerį su pakankama išėjimo srove, kad išjungtumėte relę arba prisotintumėte CT. Venkite perkrauti testerį.

3. Venkite ilgalaikės didelės srovės išvesties

Didelė srovė (virš 1000A) šildo kabelius ir vidinius komponentus. Laikykitės darbo ciklo ribų (pvz., 1–2 minutes ĮJUNGTA, tada atvėsinkite).

4. Naudokite tinkamus bandymo kabelius

Naudokite trumpus, storus laidus (pvz., 50–70 mm²/1000 A) su sandariomis jungtimis, kad išvengtumėte perkaitimo ir įtampos kritimo.

5. Užkirsti kelią atsitiktiniam kontaktui

Išvesties gnybtuose yra pavojinga žema-įtampa, bet ypač didelė srovė. Laikykite atokiai nuo pašalinių darbuotojų.

6. Apsaugokite visus ryšius

Dėl laisvų jungčių atsiranda lankas, perkaitimas ir klaidingi rodmenys. Tvirtai priveržkite visus spaustukus ir varžtus.

7. Stebėkite „Breaker Trip“.

Pertraukiklis atsidarys, kai bandomoji srovė viršys apsaugos nuostatą. Prieš bandymą informuokite netoliese esantį personalą.

8. Įrašykite aplinkos temperatūrą

Laidininko varža kinta priklausomai nuo temperatūros (≈0,4%/laipsniui variui). Teisingi rodmenys iki standartinės atskaitos temperatūros (20 laipsnių arba 75 laipsnių).

9. Iškrovimas po bandymo

Vidiniai kondensatoriai arba induktoriai gali kaupti likutinę energiją. Prieš atjungdami laidus palaukite, kol „iškrovimas baigtas“.

10. Reguliarus kalibravimas ir priežiūra

Kalibruokite kasmet, kad užtikrintumėte ampermetro, laikmačio ir išvesties tikslumą. Reguliariai tikrinkite laidus, gnybtus ir aušinimo ventiliatorių.
