Serialo rezonansas? Wuhan UHV specializuojasi gaminantserijos rezonansas, su plačiu gaminių pasirinkimu ir profesionaliais elektros bandymais. Norėdami rastiserijos rezonansas, pasirinkite Wuhan UHV.

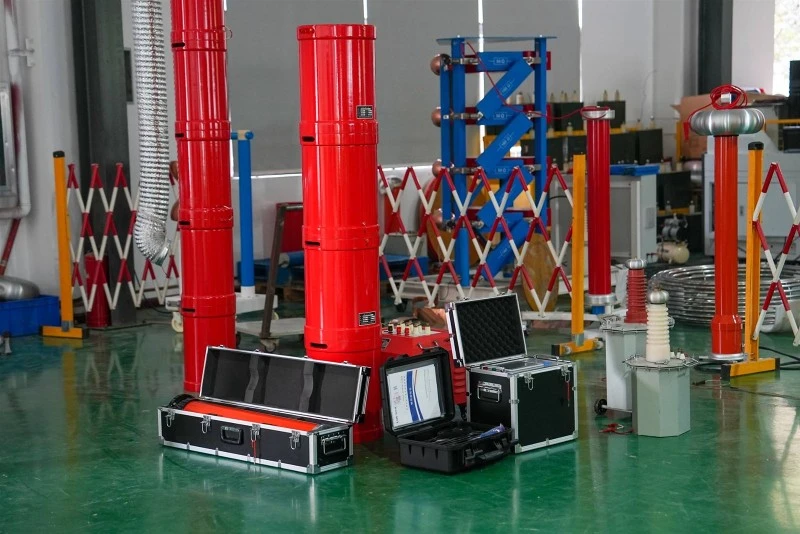

Serialo rezonansas, taip pat žinomas kaipkintamo dažnio serijos rezonanso tyrimo prietaisas, susideda iš kintamo dažnio maitinimo šaltinio, žadinimo transformatoriaus, reaktoriaus ir talpinio įtampos daliklio. Bandinio pavyzdžio kondensatorius ir reaktorius sudaro nuoseklią rezonansinę jungtį; Įtampos daliklis yra prijungtas lygiagrečiai su bandomuoju pavyzdžiu, kad būtų galima išmatuoti bandomojo pavyzdžio rezonansinę įtampą ir pateikti apsaugos nuo viršįtampio signalą; Dažnio moduliavimo išėjimo galia yra sujungta su nuosekliąja rezonansine grandine per žadinimo transformatorių, tiekdama sužadinimo galiąserijos rezonansas.
Serijos rezonanso apibrėžimas
Kintamosios srovės grandinėje su rezistoriumi R, induktoriumi L ir kondensatoriumi C nuoseklus rezonansas paprastai lemia skirtingas įtampos ir srovės fazes abiejuose grandinės galuose. Jei pakoreguosime grandinės komponentų (L arba C) parametrus ar galios dažnį, jų fazes galime suvienodinti, o visa grandinė atrodo tik varžinė. Kai grandinė pasiekia šią būseną, ji vadinama rezonansu. Rezonansinėje būsenoje suminė grandinės varža pasiekia arba priartėja prie didžiausios vertės. Rezonanso tyrimo tikslas yra suprasti šį objektyvų reiškinį ir visapusiškai panaudoti jo ypatybes moksle ir taikomosiose technologijose, kartu užkertant kelią žalai, kurią jis gali sukelti. Yra dviejų tipų grandinės jungtys: nuoseklus rezonansas ir lygiagretusis rezonansas. Nuoseklioje grandinėje, sudarytoje iš rezistorių, induktorių ir kondensatorių, kai talpinė varža XC lygi indukcinei varžai XL, ty XC=XL, įtampos U fazė ir srovė I grandinėje yra vienodi, o grandinė pasižymi gryna varža. Šis reiškinys vadinamas serijiniu rezonansu (taip pat žinomas kaip įtampos rezonansas). Kai grandinėje atsiranda nuoseklus rezonansas, grandinės varža Z=√ R2+XC-XL2=R, bendra varža grandinėje sumažinama, o srovė pasieks didžiausią vertę.
Eilučių rezonanso principas
Esant grandinės dažniui, grandinėje atsiranda rezonansas, o bandomojo pavyzdžio įtampa yra Q padauginta iš žadinimo transformatoriaus aukštos įtampos galo išėjimo įtampos. Q yra sistemos kokybės koeficientas, kuris yra įtampos rezonanso kartotinis, paprastai svyruojantis nuo dešimčių iki šimtų ar daugiau. Pirmiausia sureguliuokite kintamo dažnio maitinimo šaltinio išėjimo dažnį, kad sukeltumėte nuoseklų rezonansą grandinėje, o tada sureguliuokite kintamo dažnio maitinimo šaltinio išėjimo įtampą grandinės rezonanso sąlygomis, kad pasiektumėte mėginio įtampos bandomąją vertę. Dėl grandinės rezonanso mažesnė kintamo dažnio maitinimo šaltinio išėjimo įtampa gali generuoti didesnę bandomojo pavyzdžio CX įtampą.
Serijinio rezonanso privalumai
1. Reikalingas galios pajėgumas labai sumažėja. XB-f serijos serijos serijos rezonanso bandymo įtaisas naudoja rezonansinį reaktorių ir išbandytą kondensatorių rezonansui generuoti ir taip gauti reikiamą aukštą įtampą ir didelę srovę. Visoje sistemoje maitinimo šaltiniui tereikia užtikrinti aktyvaus vartojimo sistemos dalį. Todėl bandymui reikalingas maitinimo šaltinis yra tik 1/Q karto didesnis už bandymo pajėgumą (Q yra kokybės koeficientas).
2. Labai sumažėjo įrangos svoris ir tūris. Serijinio rezonansinio maitinimo šaltinyje ne tik pašalinamas didelis-galios įtampos reguliavimo įtaisas ir įprastas didelės-galios galios dažnio bandomasis transformatorius, bet ir rezonansinio sužadinimo maitinimo šaltiniui reikia tik 1/Q bandymo pajėgumo, o tai labai sumažina sistemos svorį ir tūrį, paprastai 1/5–1/10 įprastų bandymo įrenginių.
3. Pagerinkite išėjimo įtampos bangos formą. Rezonansinis maitinimo šaltinis yra rezonansinė filtravimo grandinė, galinti pagerinti išėjimo įtampos bangos formos iškraipymą, gauti gerą sinusinę bangą ir veiksmingai užkirsti kelią klaidingam bandomojo mėginio gedimui, kurį sukelia harmoninės smailės.
4. Saugokite, kad didelės trumpojo jungimo srovės nesudegintų gedimo taško. Esant rezonansinei būsenai, kai suardoma bandomojo pavyzdžio izoliacijos silpnoji vieta, grandinė iš karto išsiderina (kinta talpa, neatitinka rezonanso sąlygos), o grandinės srovė greitai sumažėja iki 1/Q įprastos bandomosios srovės. Tačiau naudojant lygiagretus rezonanso arba tradicinius bandomuosius transformatorius kintamos srovės atsparumo įtampai tikrinti, gedimo srovė iš karto padidėja dešimtis kartų. Lyginant su abiem, trumpojo jungimo-srovė šimtus kartų skiriasi nuo gedimo srovės. Taigi serijinis rezonansas gali veiksmingai nustatyti izoliacijos trūkumus, nesijaudinant dėl didelių trumpojo jungimo{8}srovių, sudeginančių gedimo vietą.
5. Nebus viršįtampio atkūrimo. Kai tiriamasis mėginys patiria gedimą ir blyksnį, dėl rezonanso sąlygų praradimo iš karto dingsta aukšta įtampa, iš karto užgęsta lankas, įsijungia įrenginio apsauginė grandinė ir nutrūksta išėjimas.
