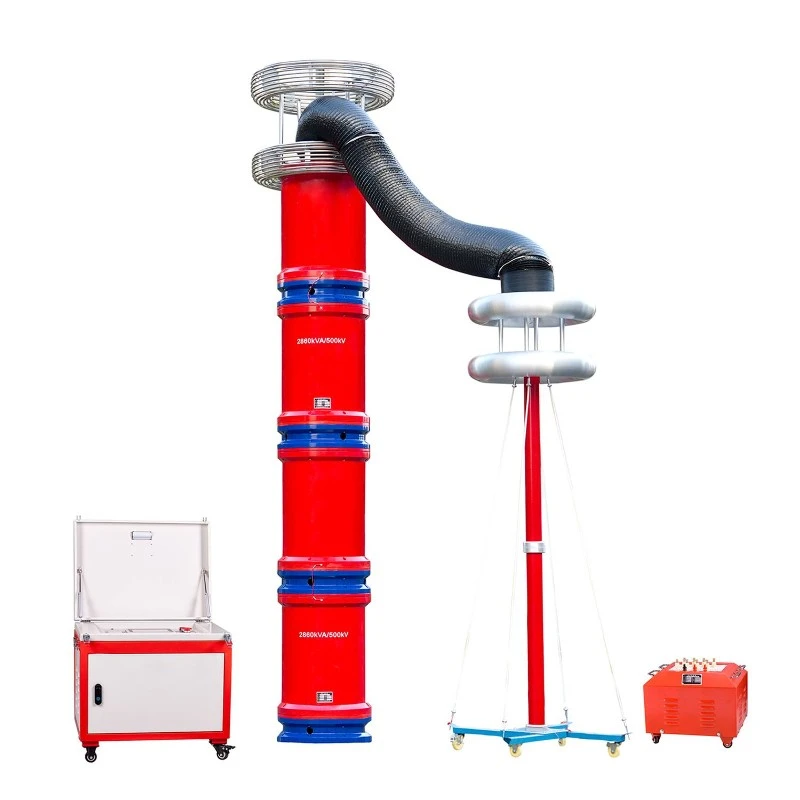

Serijinis rezonansinio atsparumo įtampos testeris: Naudojant principąserijos rezonansas, reguliuojant kintamo dažnio reguliatoriaus išėjimo dažnį, grandinėje esančio reaktoriaus induktyvumas L ir tiriamojo pavyzdžio talpa C patiria nuoseklų rezonansą, o rezonanso įtampa yra įtampa, taikoma bandomajam pavyzdžiui. Šis įrenginys plačiai naudojamas tokiose pramonės šakose kaip energetika, metalurgija, nafta ir chemijos inžinerija, ir tinka didelės-galios, aukštos įtampos talpiniams pavyzdžiams, pvz., generatoriams ir transformatoriams GIS, perdavimo ir prevenciniams aukštos -įtampos kryžminių{4} kabelių, transformatorių, įvadų bandymams.
Serijinio rezonanso atsparumo įtampos testerio veikimo principas
Maitinimas tiekiamas per dažnio moduliavimo valdiklį, o bandomoji įtampa iš pradžių padidinama žadinimo transformatoriumi, kad reaktoriui L ir bandomajam mėginiui CX būtų tiekiama aukšta įtampa. Keičiant dažnio moduliavimo valdiklio išėjimo dažnį, grandinė yra nuosekliojo rezonanso būsenoje; Sureguliuokite kintamo dažnio reguliatoriaus išėjimo įtampą, kad gautumėte reikiamą įtampos vertę, skirtą aukštai įtampai ant bandomojo pavyzdžio. Grandinės rezonansinis dažnis priklauso nuo tiriamojo pavyzdžio talpos CX ir reaktoriaus induktyvumo L.
Serijinio rezonansinio atsparumo įtampos testerio bandymo metodas
Pirmiausia sumažinkite žemą įtampą iki sistemos rezonanso taško, tada padidinkite bandomosios įtampos amplitudę, kad pasiektumėte nurodytą bandinio įtampos vertę. Palaikę nurodytą laiką esant antrinei įtampai, sumažinkite įtampą iki nulio, kad užbaigtumėte visą bandymo procesą
Serijos rezonansinės įtampos patvarumo testerio gedimas ir priežastys
1. Šeimininkas neranda rezonanso taško.
Priežastis: sistemos rezonanso taškas yra už pagrindinio kompiuterio išėjimo dažnių diapazono; Sistemos laidų klaida; Sistema nėra patikimai įžeminta; Aukštos įtampos mėginių ėmimo grįžtamojo ryšio signalo atvira grandinė arba nepatikimas ryšys; Bandomasis pavyzdys sugedo.
2. Pagrindinio kompiuterio atstatymas.
Priežastis: pagrindinio kompiuterio maitinimo svyravimai; Išoriniai stiprūs magnetinio lauko trukdžiai; Pagrindinis kompiuteris nėra patikimai įžemintas;
3. Maža Q reikšmė reiškia, kad įtampa negali kilti arba nepakyla aukštai.
Priežastis: (1) reaktoriaus talpa nesutampa su tiriamojo pavyzdžio talpa, o rezonanso taško negalima tiksliai nustatyti;
(2) Mėginio praradimas yra didelis, o sistemos Q reikšmė per maža;
(3) žadinimo transformatoriaus aukštos įtampos išėjimo įtampa yra žema;
(4) Aukštos-tampos jungiamasis laidas per ilgas arba jame nenaudojama aukštos-tampos iškrovos linija
