Serijinis rezonansinis kintamosios srovės atlaikyti įtampos bandymo prietaisas? Wuhan UHV specializuojasi gaminantkintamosios srovės įtampos įtaisai, su daugybe gaminių pasirinkimų. Ieškodami kintamosios srovės įtampos įrenginių, pasirinkite Wuhan UHV.
Kintamosios srovės aukštos{0}}įtampos serijos rezonanso bandymo įrenginys yra aserijos rezonanso tyrimo prietaisaskuri naudoja suderintus induktorius ir apkrovos kondensatorius, kad generuotų galios dažnio serijos rezonansą ir gautų galios dažnio bandymo įtampą. Serijinis rezonansas susideda iš izoliacinio transformatoriaus, dažnį ir įtampą reguliuojančio maitinimo šaltinio, žadinimo transformatoriaus, reaktoriaus ir talpinio įtampos daliklio. Bandinio pavyzdžio kondensatorius ir reaktorius sudaro nuoseklią rezonansinę jungtį; Įtampos daliklis yra prijungtas lygiagrečiai su bandomuoju pavyzdžiu, kad būtų galima išmatuoti bandomojo pavyzdžio rezonansinę įtampą ir pateikti apsaugos nuo viršįtampio signalą; Dažnio moduliavimo galia yra sujungta su nuosekliąja rezonansine grandine per žadinimo transformatorių, tiekiant nuoseklų rezonanso sužadinimo galią.
Thekintamo dažnio serijos rezonanso tyrimo prietaisasskiriasi nuo įprastų testavimo prietaisų, o didžiausia jo ypatybė yra ta, kad tą patį įrangos rinkinį galima naudoti atliekant kintamosios srovės atsparumo įtampą bandymui įvairiai elektros įrangai, pvz., kryžminiams kabeliams, transformatoriams ir tt GIS, elektros varikliams ir generatoriams, be tipiškų ir dažniausiai naudojamų modelių, pateiktų šiame atrankos kataloge, iš kurių vartotojai gali pasirinkti, paprastai reikia sukurti skirtingus konfigūracijos testavimo reikalavimus, bandymų schemų pavyzdžius, pagrįstus naudotojo regionu ir bandymų schemomis. vartotojai ir pavyzdžiai.
Žinome, kad kai grandinės dažnis f=1/2 π√ LC, grandinėje atsiranda rezonansas, o bandomojo pavyzdžio įtampa yra Q padauginta iš žadinimo transformatoriaus aukštos įtampos galo išėjimo įtampos. Q yra sistemos kokybės koeficientas, kuris yra įtampos rezonanso kartotinis, paprastai svyruojantis nuo dešimčių iki šimtų ar daugiau. Pirmiausia sureguliuokite kintamo dažnio maitinimo šaltinio išėjimo dažnį, kad sukeltumėte nuoseklų rezonansą grandinėje, o tada sureguliuokite kintamo dažnio maitinimo šaltinio išėjimo įtampą grandinės rezonanso sąlygomis, kad pasiektumėte mėginio įtampos bandomąją vertę. Dėl grandinės rezonanso mažesnė kintamo dažnio maitinimo šaltinio išėjimo įtampa gali generuoti didesnę bandomojo pavyzdžio CX įtampą.
1 pav. Serijinio rezonanso schema
Thekintamo dažnio serijos rezonanso tyrimo prietaisassukurtas Wuhan UHV, naudojamas serijinio rezonanso principas. Jis naudoja sužadinimo transformatorių nuosekliai rezonansinei grandinei sužadinti, sureguliuoja kintamo dažnio reguliatoriaus išėjimo dažnį ir sukelia grandinės induktyvumo L ir bandomojo mėginio C rezonavimą nuosekliai. Rezonansinė įtampa yra įtampa, taikoma bandomajam pavyzdžiui. Dažnio konversijos rezonanso bandymo įtaisas plačiai naudojamas tokiose pramonės šakose kaip energetika, metalurgija, nafta ir chemijos inžinerija, ir yra tinkamas didelės -talpos, aukštos{4}} įtampos talpiniams bandiniams perduoti ir profilaktiškai išbandyti.

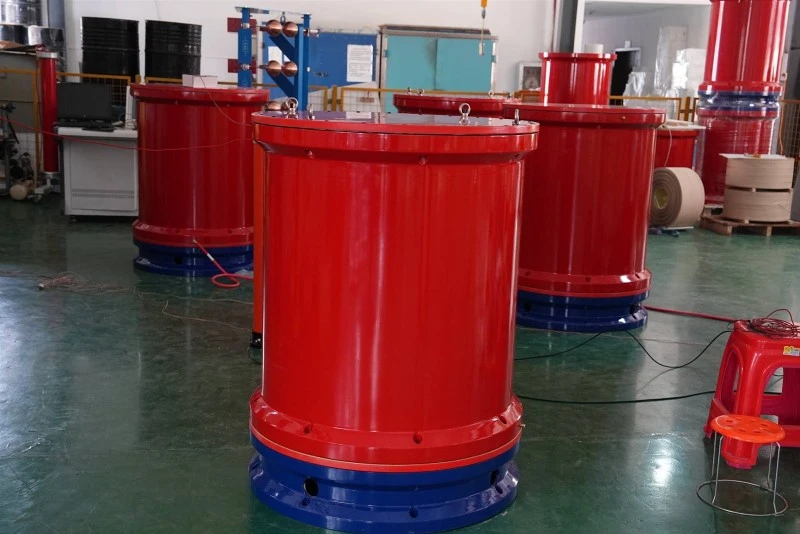

Theserijos rezonansinės įtampos atsparumo įtaisasdaugiausia susideda iš dažnio keitiklio valdiklio, sužadinimo transformatoriaus, aukštos -įtampos reaktoriaus, aukštos-įtampos įtampos daliklio ir kt. Kintamo dažnio valdikliai skirstomi į dvi kategorijas: stalinius valdiklius, kurių galia 20 kW ir daugiau, ir nešiojamuosius dėžinius valdiklius, kurių galia 20 kW ir mažesnė; Jį sudaro valdiklis ir filtras. Pagrindinė kintamo dažnio valdiklio funkcija yra konvertuoti 380 V arba 200 V kintamosios srovės galios dažnio sinusinę bangą su fiksuota amplitudė ir dažniu į sinusinę bangą su reguliuojama amplitudė ir dažnis. Ir tiekti maitinimą visai įrangai. Sužadinimo transformatoriaus funkcija yra pakelti kintamo dažnio maitinimo šaltinio išėjimo įtampą iki atitinkamos bandomosios įtampos. Aukštos{11}}tampos reaktorius L yra svarbi rezonansinės grandinės sudedamoji dalis. Kai galios dažnis yra lygus 1/(2 π√ LCX), jis patiria nuoseklų rezonansą su tiriamuoju pavyzdžiu CX.
Kintamo dažnio serijos rezonanso bandymo įrenginys yra tinkamas 10KV, 35KV, 110KV, 220KV ir 500KV polietileno maitinimo kabelių kintamos srovės atsparumo įtampai tikrinti. Tinka 60KV, 220KV ir 500KV GIS kintamosios srovės atsparumo įtampai tikrinti. Tinka didelių transformatorių ir generatorių agregatų galios dažnio atsparumo įtampai tikrinti; Galios transformatorių atsparumo indukcijai įtampos bandymas; Įžeminimo varžos matavimas.
Daugelį metų skiriant daug dėmesio serijinių rezonansinių prietaisų tyrimams ir gamybai, Wuhan UHV yra geriausias pasirinkimaskintamo dažnio serijos rezonansiniai įtaisaikalbant apie technologijas, kokybę ir aptarnavimą! Po patikrinimo visoje šalyje daugelis profesionalių klientų galiausiai pasirinko Wuhan itin{0}}aukštos įtampos kintamo dažnio serijos rezonanso bandymo įrenginį. Wuhan UHV tvirtai tiki, kad pirmiausia kokybė ir aptarnavimas gali laimėti klientų palankumą ir pagyrimą!
