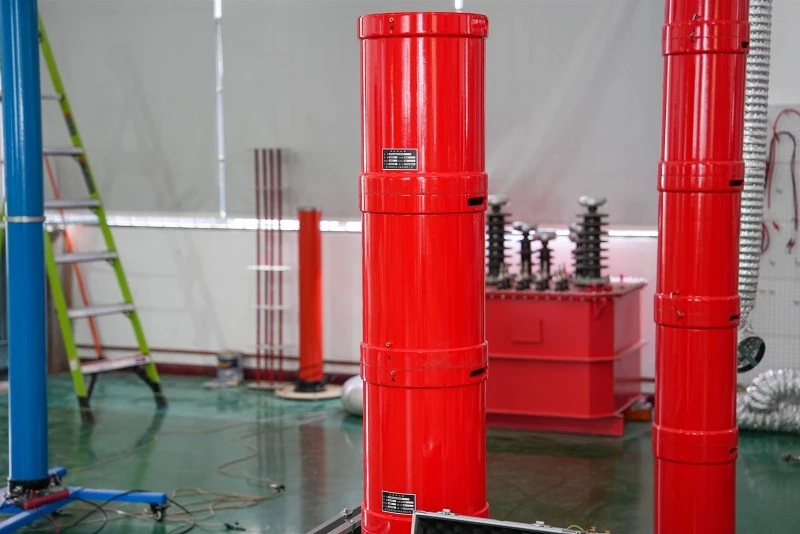

Kaip rodo pavadinimas, serijinis reaktorius reiškia reaktorių (induktorių), sujungtą nuosekliai grandinėje. Reaktyviosios galios kompensavimo ir harmonikos valdymo pramonėje serijinis reaktorius daugiausia reiškia reaktorių, nuosekliai sujungtą su kondensatoriumi. Po to, kai reaktorius ir kondensatorius yra sujungti nuosekliai, jie sudaro rezonansinę grandinę, kuri atlieka harmonikų pašalinimo arba filtravimo vaidmenį. Reaktoriaus vaidmuo rezonansinėje grandinėje yra toks:
1.1 Sumažinkite kondensatoriaus bloko viršįtampio kartotinį ir viršįtampio dažnį. Sumažinkite kondensatorių bloko viršįtampio kartotinį ir viršįtampio dažnį, kad apsaugotumėte kondensatorius ir palengvintumėte atraminės įrangos pasirinkimą. Įdiegus nuoseklųjį reaktorių, uždarymo įjungimo srovė gali būti sumažinta iki mažesnės nei 1+kvadratinės šaknies iš reaktyvumo koeficiento atvirkštinės vertės. Nacionalinis standartas GB50227{15}}2008 reikalauja, kad įjungimo srovė būtų mažesnė nei 20 kartų didesnė už vardinę kondensatoriaus srovę (paprastai maždaug 10 kartų). Siekiant išvengti harmoninio stiprinimo (harmoninės traukos), būtina, kad serijinio reaktoriaus voltų amperų charakteristikos būtų kuo tiesesnės. Kai tinklo harmonikos mažos, naudokite reaktorius, kurie riboja įsiveržimo srovę; Maždaug 0,1–1 % reaktyvumo koeficientas gali apriboti įsijungimo srovę iki mažiau nei 10 kartų didesnės už vardinę srovę, taip sumažinant aktyvius reaktoriaus nuostolius. Be to, reaktorius yra mažo tūrio, užima nedidelį plotą ir yra lengvai montuojamas kondensatoriaus spintoje. Šio tipo reaktorių naudojimas yra ekonomiškas ir taupo energiją.
1.2 Su kondensatorių bloku suformuokite visiškai rezonansinę grandinę, kad išfiltruotumėte būdingas subharmonijas. Visiškai sureguliavus nuosekliojo filtro reaktoriaus indukcinę reaktyvumą ir kondensatoriaus talpinę reaktyvumą, suformuojamas kintamosios srovės filtras su būdingomis subharmonikomis, kad būtų galima išfiltruoti tam tikrą būdingą subharmoniką, taip sumažinant tos subharmonikos įtampos iškraipymą magistralėje, sumažinant būdingą subharmonikos srovę linijoje ir pagerinant į magistralę tiekiamo tinklo maitinimo kokybę.
1.3 Su kondensatoriaus bloku suformuokite dalinę rezonansinę grandinę, kad slopintumėte būdingas subharmonijas. Būtina sąlyga – aiškiai suprasti harmonikų situaciją elektros tinkle, nustatyti, ar yra didelės lyginimo įrangos, elektros lanko krosnių, valcavimo staklių ir kitų apkrovų, kurios gali generuoti harmoniką aplinkiniuose energijos naudotojuose, ir ar nėra didelio našumo aukštos įtampos transformatorių ir prasto našumo variklių. Pabandykite kiek įmanoma išmatuoti tikrąją harmonikos vertę elektros tinkle, o tada sukonfigūruokite tinkamus reaktorius pagal faktinius harmonikos komponentus.
1.4 Padidinkite trumpojo-jungimo varžą, sumažinkite trumpojo-jungimo pajėgumą ir sumažinkite trumpojo jungimo-srovę. Reaktyviosios galios kompensavimo atšaka iš anksto aprūpinta serijiniu reaktoriumi. Kai įvyksta kondensatoriaus gedimas, pvz., sugenda kondensatoriaus plokštė arba sugenda įžeminimas, sistema suteikia trumpojo jungimo srovę per sistemos varžą ir nuosekliąją reaktoriaus varžą. Kadangi serijinio reaktoriaus varža yra daug didesnė už sistemos varžą, ji veiksmingai sumažina kondensatoriaus trumpojo jungimo talpą trumpojo jungimo-gedimų metu, todėl paskirstymo grandinės pertraukiklis gali atjungti trumpojo jungimo srovę ir pagerina sistemos saugą ir stabilumą.
1.5 Sumažinkite iškrovos srovę iš kondensatoriaus bloko į sugedusį kondensatorių bloką, kad apsaugotumėte galios kondensatorius. Kai veikiantis reaktyviosios galios kompensavimo kondensatorių blokas susideda iš kelių šakų, sugedus vienam iš kondensatorių, kitos veikiančios kondensatorių baterijos išsikraus per sugedusį kondensatorių. Serijiniai reaktoriai gali veiksmingai sumažinti šį iškrovos bangą ir užtikrinti galimybę, kad apsaugos įtaisas atjungs sugedusį kondensatorių bloką.
1.6 Kondensatoriaus bloko perjungimo įjungimo srovės sumažinimas ir įjungimo srovės pereinamojo proceso amplitudės sumažinimas yra naudingas kontaktoriaus lankiniam gesinimui. Kondensatorių perjungimo kontaktoriais metu susidaro įjungimo srovė. Serijiniai reaktoriai gali veiksmingai slopinti pereinamąjį darbinės srovės procesą, kuris yra naudingas kontaktorių kontaktų atjungimui, išvengiant lanko pakartotinio užsidegimo ir viršįtampio veikimo metu. Sumažinkite viršįtampio amplitudę, apsaugokite kondensatorius ir išvengkite viršįtampio gedimo ar izoliacijos senėjimo.
1.7 Sumažinkite veikiančių kondensatorių blokų sukeltos viršįtampio amplitudę, kad išvengtumėte apsaugos nuo viršįtampių elektros tinkle. Kondensatorių perjungimo kontaktoriais metu susidaro darbiniai viršįtampiai. Serijiniai reaktoriai gali efektyviai slopinti kontaktorių kontaktų gedimą, sumažinti eksploatacinių viršįtampių amplitudę, apsaugoti kondensatorius ir išvengti viršįtampių gedimo ar pagreitinto izoliacijos senėjimo. Plačiai pritaikius ir plėtojant galios elektronikos technologiją, į maitinimo sistemą buvo įtraukta daug netiesinių apkrovų, tokių kaip žemos -tampos mažos talpos buitiniai prietaisai ir aukštos-įtampos didelės talpos pramoniniai kintamosios srovės/nuolatinės srovės konvertavimo įrenginiai, ypač naudojant statinius keitiklius. Kadangi jie veikia perjungimo režimu, jie gali iškraipyti srovės ir įtampos bangų formas elektros tinkle ir sukelti harmoningą elektros tinklo „taršą“. Kita svarbi harmoninės „taršos“ atsiradimo elektros tinkle priežastis yra prie tinklo prijungtos smūginės ir svyravimų apkrovos, pvz., elektros lanko krosnys, dideli valcavimo staklynai, elektriniai lokomotyvai ir kt. Jie ne tik generuoja daug aukštos -tvarkės harmonikų veikimo metu, bet ir sukelia įtampos svyravimus, didėjantį mirgėjimą ir trifazį-. Tai ne tik sumažina pačios elektros tiekimo įrangos saugumą, bet ir labai susilpnina bei trukdo ekonominiam elektros tinklo darbui, sudarydamas „visuomenės pavojų“ elektros tinklui. Visapusiškas energijos kokybės valdymas turėtų atitikti principą, kad teršėjas turėtų būti atsakingas už valdymą, kelių{13}pakopų valdymą ir hierarchinį koordinavimą. Regiono skirstymo ir transformavimo sistemoje ypač svarbu atrinkti pagrindinius elektros kokybės taršos šaltinius ir elektros kokybei jautrius apkrovos centrus, kad būtų įkurti elektros kokybės kontrolės mazgai, šiuose taškuose vykdyti elektros kokybės stebėjimą internetu ir imtis atitinkamų priemonių elektros kokybei gerinti.
