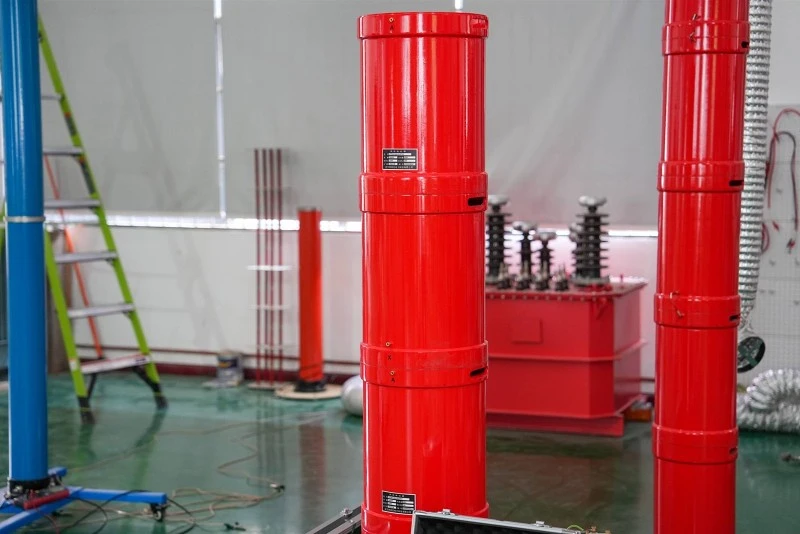

Kalbant apieserijos rezonanso tyrimo prietaisas, profesionalams tai puikiai pažįstama. Serijinis rezonanso bandymo įtaisas daugiausia naudojamas pagrindinės elektros įrangos, pvz., 10 kV ir 35 kV kabelių, 35 kV pagrindinių transformatorių, šynų, jungiklių, izoliatorių ir kt., kintamosios srovės atsparumo įtampai tikrinti. Jis gali atitikti aukštos įtampos ir žemos srovės įrangos bandymo sąlygų reikalavimus, taip pat žemos įtampos kintamosios srovės reikalavimus, pvz., kabelių atlaikyti 10 kV įtampą.Toliau mes išmoksime testavimo metodą serijos rezonanso tyrimo prietaisas.
(1) The current selection is based on the current IC required by the electrical equipment, and the rated output current IN of the series resonance testing device is selected so that the current IC required by the series resonance testing device is greater than the required current IC, i.e. IN>IC ir reikiamą srovę IC galima įvertinti pagal šią formulę. Bandomojo transformatoriaus vardinė išėjimo srovė yra IN=770 A
(2) Select the voltage according to the test voltage requirements, choose a series resonance test device with appropriate voltage, and ensure that the rated voltage on the high-voltage side of the test transformer is greater than the test voltage Uc, that is, Un>Uc; Tada patikrinkite, ar šoninė įtampa, reikalinga žemos-įtampos šoniniam bandomajam transformatoriui, atitinka-vietinio maitinimo šaltinio įtampą ir įtampos reguliatorių.
(3) Pajėgumo pasirinkimasSerijos rezonanso testavimo prietaisas
Serijinio rezonanso bandymo įrenginio talpa turi būti kuo didesnė už apskaičiuotą rezultatą, nes tarp bandymo linijos ir bandymo įrangos yra kintamoji talpa, todėl numatoma bandymo srovė yra mažesnė už tikrąją vertę. Dėl didelės kabelių linijų talpos, norint atlikti 50 Hz įtampos bandymą, reikalingi didelės talpos bandymo transformatoriai, įtampos reguliatoriai, maitinimo šaltiniai ir kita serijinė rezonanso bandymo įranga.
(4) Izoliacijos defektų aptikimas pagalSerijos rezonanso testavimo prietaisas
Izoliacijos defektų aptikimas yra griežtas, efektyvus ir tiesioginis aptikimo metodas, turintis lemiamą reikšmę nustatant, ar elektros įrenginiai gali toliau veikti. Tai taip pat svarbi priemonė užtikrinti įrangos izoliacijos lygį ir išvengti izoliacijos avarijų. Izoliacijos defektų aptikimas tikrina įrangos izoliacijos lygį esant darbo sąlygoms. Tai yra ardomasis įrangos bandymas. Tai gali sukelti naujus izoliacijos sluoksnio pažeidimus arba sustiprinti pirminius izoliacinio sluoksnio pažeidimus, tačiau šie pažeidimai neplyšta veikiant slėgiui. Izoliacijos pažeidimas, kurį sukelia serijinis rezonanso bandymo prietaisas, yra nepataisoma. Jei serijinis rezonanso bandymo prietaisas ir toliau bus naudojamas, tai padarys didelę žalą.
