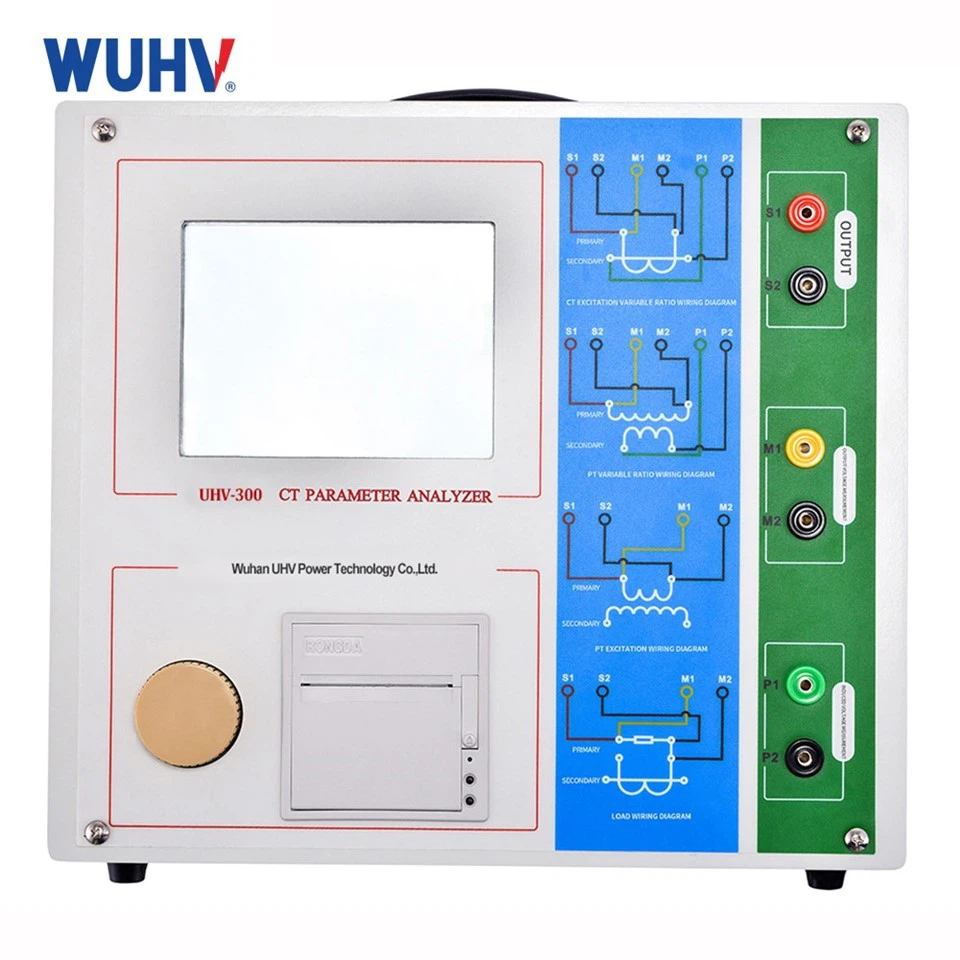

Produkto įvadas
CT testeris yra įrenginys, specialiai naudojamas dabartiniam transformatoriaus (CT) aptikimui, kuris gali įvertinti sužadinimo charakteristikas, santykį, poliškumą, apvijos atsparumą ir kitus KT efektyvumą.
Produkto savybės
Didelio tikslumo matavimas
Minimali išmatuojama KT testerio paklaida išmatuojant CT fazės kampo nuokrypį (dabartinis transformatorius) yra {{0}}. 5 minutės, tai yra lygi 0. 0083 laipsniai. Palyginimui, panašių KT testerių fazių matavimo tikslumas gali būti 1 minutė (0,0167 laipsnis) ar daugiau. Todėl mūsų produktai gali tiksliai nustatyti srovės kryptį, kai relės apsaugos įtaisas sugenda, todėl sumažėja klaidingo suveikimo rizika.
Plačios dažnių juosta
Mūsų CT testeris palaiko matavimus dažnių juostos diapazone nuo 10Hz iki 100 kHz, kuris yra 5 kartus platesnis nei nuo 20Hz iki 20 khz dažnių įprastų produktų. Kadangi KT skirtingai reaguoja skirtingais dažniais, mūsų įranga gali išmatuoti žemesnių ir aukštesnių dažnių KT dažnio charakteristikas, padėdamas vartotojams tiksliau įvertinti KT dinaminio atsako galimybes.
Aukštas mėginių ėmimo greitis
Mūsų CT testeris pasiekia 1 ms/s mėginių ėmimo greitį, tai yra 10 kartų didesnis nei 100K/s įprastų produktų mėginių ėmimo greitis. Galios sistemose, trumpi jungtys, viršįtampiai, perjungimo operacijos ir kt. Visos sukuria greitas trumpalaikes sroves (pakilimo laikas iki 1 μs). Nepakankamas mėginių ėmimo greitis sukels signalo iškraipymą, tuo tarpu instrumentai, kurių atranka yra aukšta, gali aiškiai užfiksuoti signalo duomenis 1μs lygyje, kad būtų užtikrintas matavimo tikslumas.
Techninis parametras
|
Naudojimas |
CT & VT |
|
|
Išvestis |
0 ~ 180vrms, 12arms, 18a (didžiausia vertė) |
|
|
KT santykis |
Diapazonas |
1~40000 |
|
tikslumas |
±0.2% |
|
|
PT santykis |
Diapazonas |
1~40000 |
|
tikslumas |
±0.2% |
|
|
Fazė |
Diapazonas |
± 5 min |
|
tikslumas |
0. 5min |
|
|
DC pasipriešinimas |
Diapazonas |
0~300Ω |
|
tikslumas |
2%±2mΩ |
|
|
Našta |
Diapazonas |
0 ~ 300VA |
|
tikslumas |
2%± 0. 2VA |
|
|
Maitinimo šaltinis |
AC220V ± 10%, 50Hz |
|
|
Aplinkos sąlygos |
Darbinė temperatūra: -10οC ~50οC, Drėgmė: mažiau arba lygus 90% |
|
|
Svoris ir matmenys |
Matmenys: 340 mm × 300 mm × 150 mm, svoris<9kg |
|
CT eksperimento projekto aprašymas
|
eksperimento elementas |
Aprašymas |
|||
|
pasipriešinimas |
sužadinimas |
santykis |
našta |
|
|
√ |
|
|
|
Išmatuokite antrinį CT varžą |
|
√ |
√ |
|
|
Išmatuokite antrinį CT atsparumą apvijimui ir sužadinimo charakteristikai |
|
√ |
|
√ |
|
Išmatuokite antrinį CT varžą, patikrinkite jo santykį ir poliškumą |
|
√ |
√ |
√ |
|
Išmatuokite antrinį CT atsparumo apvijos ir sužadinimo charakteristiką, patikrinkite jo santykį ir poliškumą |
|
|
|
|
√ |
Išmatuoti CT antrinę naštą |
